自動送線機背景技術

在進行線材加工時，需要送線設備和外部的定尺剝皮切斷加工機器配合工作，由于線滾都是盤卷狀態，雖然現在已經普遍采用機械半自動送線裝置，但為了節省成本，大多直接將線軸放置在地面進行操作，這樣容易造成打卷，而且由于送線時引力無法保持一致，導致了對線材定尺剝皮切斷加工時的不確定性，并且由于線滾的尺寸不一，型號大小不同，多數的送線機器還無法實現對線滾傳動的通用性。

自動送線機技術方案

針對上述技術中存在的不足之處，本實用新型提供一種操作簡便、成本低廉、準確高效、通用性強的配合進行線材定尺剝皮切斷加工的自動送線機
本實用新型具有操作方便、成本低廉、靈活通用、準確高效等優點，線滾直接放在自動送線機上與外部的加工機器配合，去除了人工操作帶來的失誤；箱架上設有階梯卡槽，可以根據線滾的直徑大小，把滾筒調整放在不同的卡槽上，在驅動軸上又靈活安裝著定位筒，可以根據線滾的不同高度操作使用，這樣，本實用新型對不同型號的線滾具有了強大的通用性；在走線軌道部分安裝了光感應劃片和光電傳感器，可以通過控制電機的運作控制走線的節奏，使走線和外部定尺剝皮切斷加工機器精準配合，不會造成浪費，極大地提高了工作效率。

自動送線機功能特點

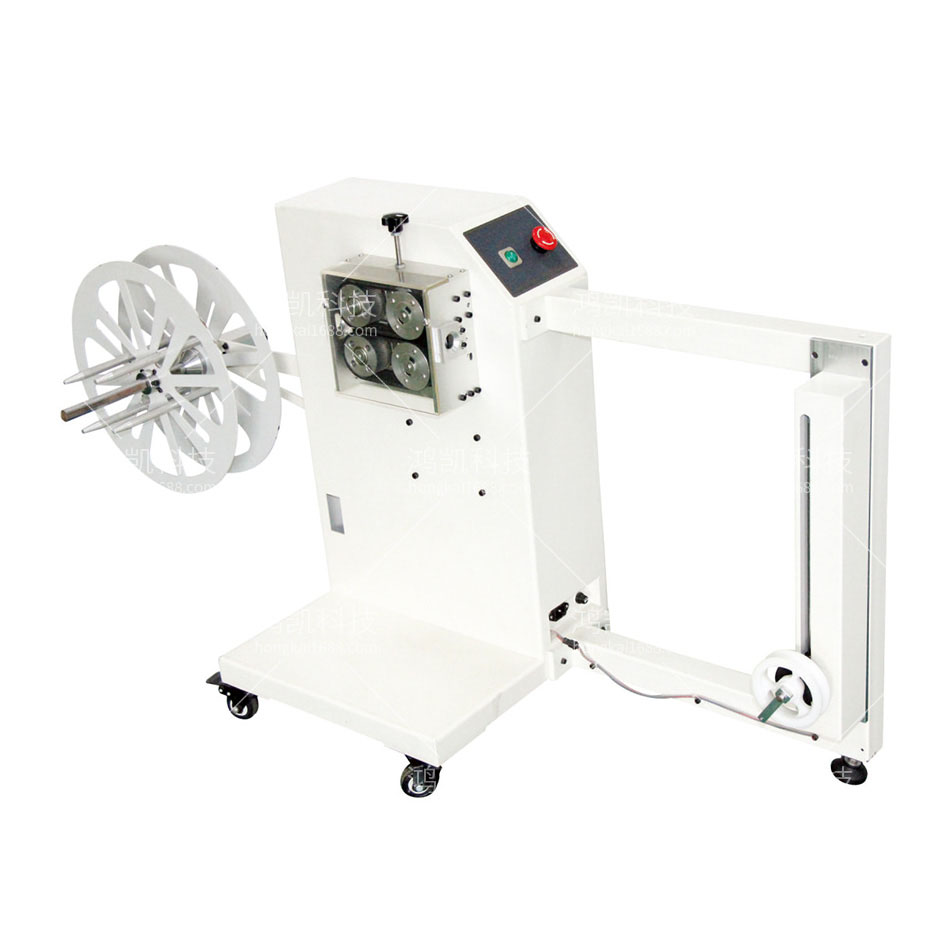

YHK-920是一臺立式輪軸電動送線機，用于承重達50kg以?xún)?nèi)的線軸送線，并給下游的線纜加工機器提供持續的張力。與剝線機配合可偵測有無線材、自動送線及停止，使線材穩定輸送（本機有自動調速功能）；可另加裝整線裝置，消除線材本身的彎曲現象，提高加工精度。最大輸送速度為3（MSec），在高速效率下使剝線加工達到最佳效能。

自動送線機技術參數

最大功率：200W
送線方式：線軸送線
卷軸直徑：300-500mm
電纜卷軸寬度：250mm
電纜卷軸重量：40kg
尺寸：450X440x800mm
重量：50kg
電源：AC220V，50/60Hz
